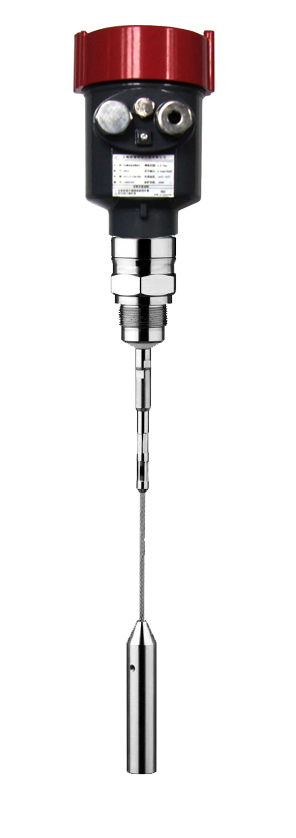

CLDW/YZ雷達物/液位計產品特點及原理
  CLDW/YZ雷達物/液位計產品高頻雷達式液位測量儀表，測量zui大距離可達７０米。

CLDW/YZ雷達物/液位計產品特點：
▲非接觸式雷達，無磨損
▲幾乎不受腐蝕、泡沫影響
▲幾乎不受大氣中水蒸氣、溫度和壓力變化影響
▲波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
▲天線尺寸小，便于安裝
▲高信噪比，即使在波動的情況下也能獲得更優的性能
▲保證了能理想地用于各種惡劣工況先進的“現場智能”回波處理軟件技術
▲快速簡單的分級菜單編程方式，具有快速啟動向?qū)?，操作簡?br /> ▲標準電流信號輸出（4-20毫安），支持HART® 通訊協議
▲可以用手操器或者使用紅外手持編程器設置參數
▲高頻26GHz信號及高的信噪比性能指標，確保在測量低介電常數物料時，仍能收到足夠強的回波信號.
CLDW/YZ雷達物/液位計產品應用領域廣
  適應各種存儲容器或過程計量環境，液體、漿料、固體，比如：原油、輕油儲罐,原煤、粉煤倉位,揮發性液體儲罐,焦碳料位,漿料儲罐,固體顆粒，☆適用于低介電常數液體和帶攪拌器的液體儲罐測量，☆適用于高爐料位，較厚罐頂?shù)膬藓桶惭b短管較高的工況測量。

CLDW/YZ雷達物/液位計技術參數：

參數：	工作頻率:100MHZ-1.8GHZ 測量范圍：纜式：0-30m；桿式、同軸管式：0-6m; 重復性：±2mm 分辨率：1mm 采樣：回波采樣55 次/s 響應速度：>0.2S（根據具體使用情況而定） 輸出電流信號：4-20mA 精度：±3mm
通訊接口：	HART 通訊協議
過程連接:	G1"A/G1½" A螺紋 法蘭DN50，DN80，DN100，DN150，DN200,DN250
過程壓力:	-0.1-2MPa
電源：	電源：24VDC(±10%),紋波電壓：1Vpp，耗電量：max 22.5mA
環境條件：	溫度-40℃～+70℃
外殼防護	等級：  IP67
防爆等級：	EXib  IIC T6 Gb
兩線制接線	儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口	2個M20*1.5或½"NPT(電纜直徑5--9mm)

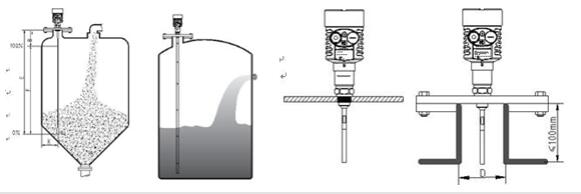

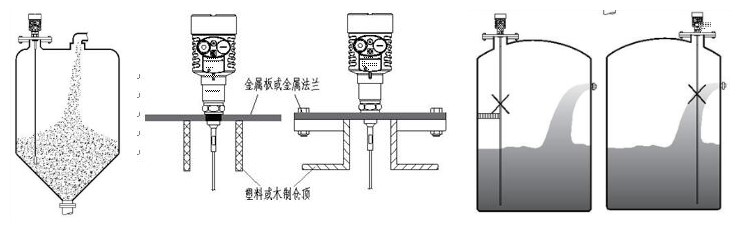

CLDW/YZ雷達物/液位計產品安裝指南：
安裝指南適用于纜式和桿式探頭測量固體粉料和液體物體。同軸管式探頭只適用于液體物體。
1.應該盡量遠離出料口和進料口
2.如果容器底部是錐型的，傳感器可以安裝在罐
3.對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
4.建議安裝在料倉直徑的1/4處。纜式探頭或桿式探頭離罐壁zui小距離不小于
300mm，建議大于等于500mm。
5.探頭底部距罐底大約30mm。探頭距罐內障礙物zui小距離不小于200mm。




CLDW/YZ雷達物/液位計產品介質與測量距離的關系

介質分組	固體顆粒	液體	測量范圍
1		－冷凝氣，如N2CO2	3m（僅指同軸桿 式探頭
2	白灰石，特種水泥，糖	液化氣，如丙烷，氟利昂12/氟利昂－棕櫚油，溶劑	25米
3	普通水泥，石膏	礦物油，燃料	30米
4	谷物，種子 －石頭 －砂粒	－苯，苯乙烯，甲苯 －呋喃 －萘	30米
5	潮濕的石頭，礦石，鹽	氯苯，氯仿，纖維素噴霧 －異氰鹽酸，本胺	30米
6	－金屬粉末 －碳黑 －煤炭	－含水液體 －酒精 －液氨	30米
