詳細內容：
產品介紹：

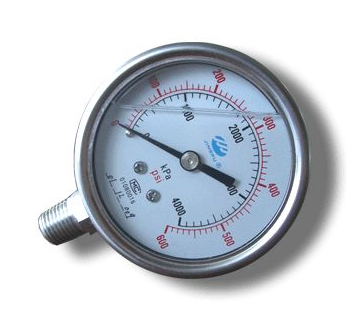

耐振壓力表主要用于冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠?jī)?nèi)部充灌甘油和配套緩沖裝置等措施。具有良好的耐振性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在工藝中經常突然卸何的場合，以及環境振動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈沖及環境振動對儀表帶來的損害，確保讀數的準確性。
不銹鋼耐振壓力表的外殼用不銹鋼材料制成（簡稱半鋼），可在有腐蝕性、振動較大的惡劣環境中使用。
|
技術參數
|
|
型號
|
結構形式
|
精度%
|
測量上限MPa
|
|
YN-40/YN-40Z
YN-50/YN-50Z/YN-50ZT
YN-60/YN-60T/YN-60Z/YN-60ZT
YN-75/YN-75ZT
|
徑向
軸向帶邊
|
2.5
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
YN-100/YN-100T/YN-100Z/YN-100ZT
YN-150/YN-150Z/YN-150ZT
|
徑向
軸向帶邊
|
1.6
|
0-0.06;0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;250;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
|
1. 使用環境溫度：-5～55℃（表殼內充甘油）； 2. 抗工作環境振動：V,H,4
-25～55℃（表殼內充硅油）。
|
|
|
|

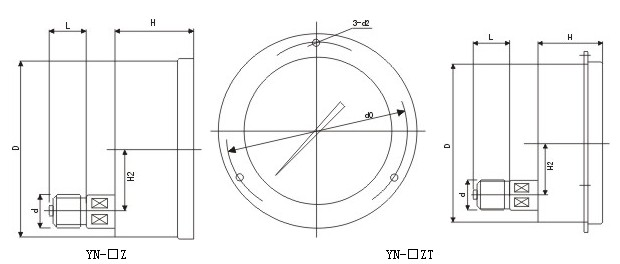

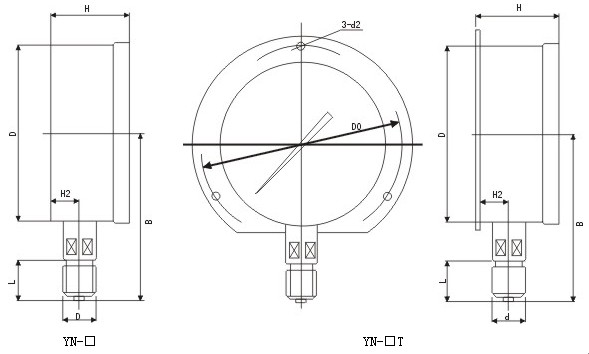

型號
|
D
|
d
|
L
|
d0
|
B
|
H
|
d2
|
H1
|
H2
|
|
YN-60
|
φ60
|
M14×1.5
|
14
|
|
55
|
32
|
|
|
13
|
|
YN-60ZT
|
76
|
65
|
32
|
4.5
|
27
|
0
|
|
YN-60B
|
|
55
|
32
|
|
|
13
|
|
YN-63B
|
76
|
65
|
32
|
4.5
|
27
|
0
|
|
YN-100
|
φ100
|
M20×1.5
|
20
|
|
90
|
44
|
|
|
18
|
|
YN-100ZT
|
118
|
90
|
44
|
5.5
|
27
|
30
|
|
YN-100B
|
|
90
|
44
|
|
|
18
|
|
YN-103B
|
118
|
90
|
44
|
5.5
|
27
|
30
|
|
YN-150
|
φ150
|
M20×1.5
|
20
|
|
120
|
44
|
|
|
18
|
|
YN-150ZT
|
165
|
95
|
44
|
5.5
|
27
|
55
|
|
YN-150B
|
|
120
|
44
|
|
|
18
|
|
YN-153B
|
165
|
95
|
44
|
5.5
|
27
|
55
|
|
|
|
|
型號命名
|
|
|
|
型號
|
結構形式
|
精度%
|
測量上限MPa
|
|
YN-40/YN-40Z
YN-50/YN-50Z/YN-50ZT
YN-60/YN-60T/YN-60Z/YN-60ZT
|
徑向
軸向帶邊
|
2.5
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
YN-100/YN-100T/YN-100Z/YN-100ZT
YN-150/YN-150Z/YN-150ZT
|
徑向
軸向帶邊
|
1.6
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
