一、概述

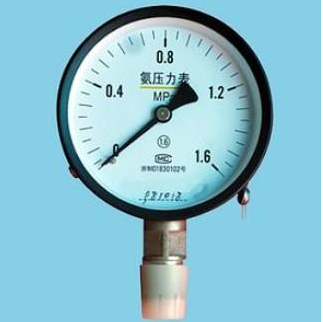

氨壓力表主要適用于在化肥過程中或制冷設備中用來測量氨的液體、氣體或其混合物等的壓力；亦可用于測量對普通碳素鋼、奧氏體類不銹鋼、臺金結構鋼以及錫釬焊料等無腐蝕作用的、非結晶和凝固的各種介質的壓力。
二、結構原理
儀表由導壓系統（包括接頭、彈簧管等）、傳動機構、指示裝置和外殼組成。
當被測介質作用于彈簧管時，其管端產生相應的彈性變形--位移，經傳動結構放大后，由指示裝置在度盤上把被測壓力指示出來。
三、主要技術指標
精確度等級：2.5；1.5
使用環境條件：-40～70℃，相對濕度不大于90%
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
重量：0.6kg(YA--100)
0.9kg(YA--150)
四、標度范圍
|
型號 |
標度范圍 MPa |
|
YA-100 |
0～0.16;0～0.25;0～0.4;0～0.6;0～1 |
|
YA-150 |
0～100～160～250～400～60 |

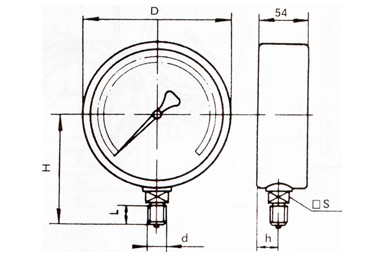

五、外形尺寸(單位:mm)
|
型號 |
D |
H |
L |
S |
|
YA-100 |
100 |
87 |
20 |
17 |
