一、產品概述
插入式電磁流量計結構簡單，結構精巧，安裝方便，便于檢修、維護，測量時不受被測管道材質的影響。適用于石化、電力、冶金、紡織、醫藥、食品、造紙等行業及環保、水利等部門。

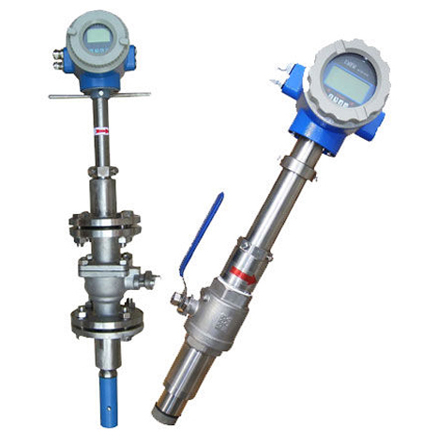

CH-LDE系列插入式電磁流量計有一體型和分體型二種組合型式，均有百分?jǐn)?shù)流量或?qū)嶋H流量和累積總量的數字顯示功能，輸出級皆采取電隔離，可方便地與后位儀表配套，實現對流量的記錄、控制和調節等功能，同時，流量計配備RS485通訊接口，可與計算機互聯。安裝連接可選擇法蘭連接和由任連接。每套產品均按訂貨要求的流量用水進行實流標定，通常無需作任何調整即可投入使用。
1.儀表口徑：DN300 –DN3000；
2.公稱壓力：1.0MPa；1.6MPa；4.0MPa(>4.0MPa協商供貨)
3.介質溫度：-20 –+120℃；
4.環境溫度：－10℃～＋60℃
5.電極材料：316L（可選）、哈氏合金B(yǎng)或C﹑鈦﹑鉭、其他材料協商供貨
6.精度等級：2.5級（可選）；2.0級；1.5級（只限智能型轉換器）；1.0級（協商供貨）；
7.可測介質電導率：≥5μs/cm
8.可測流速：標準量程0.4 –10ｍ／s
9.工作電壓：220VAC±10%；24VDC±10%；
10.zui大功耗：≤20VA
11.輸出信號：0–10mA、4–20mA（24VDC、220VAC供電）；容積脈沖輸出、頻率輸出
12.防爆標志：ExdIICT6
13.防護等級：IP65、IP67、IP68
14.表體材質：不銹鋼304（其他材質協議供貨）
15.標尺套管材料：不銹鋼304（可選）

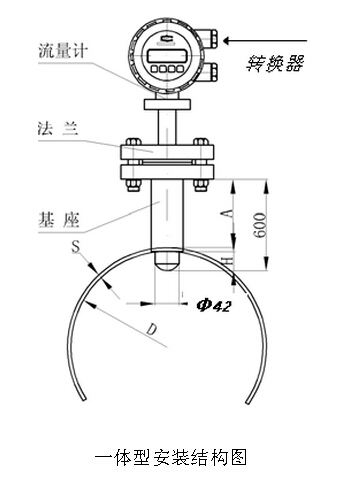

三、安裝結構圖
（上圖為分體型插入式電磁流量計在進行接線注膠，因?yàn)楝F(xiàn)場防護等級要求IP68）
五、、注意事項
1.安裝點選擇要正確
2.上游要有過濾裝置，防止污水中的雜物纏繞和堵塞了電極傳感器，影響流量測量。
