典型應用
煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類： 過熱蒸汽、飽和蒸汽
產品特點
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定

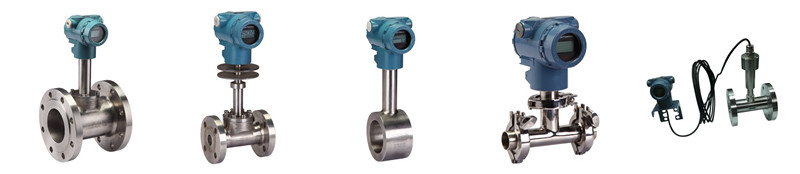

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量常溫工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
原理及特性
1、結構
智能靶式流量計主要由測量管（外殼）、傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，須選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，廠家選用合適的傳感器是產品能否計量準確的關鍵。
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F——阻流件所受的作用力
Cd——物體阻力系數
A——阻流件對測量管軸向投影面積（mm2）
ρ——工況下介質密度（kg/m3）
V——介質在測量管中的平均流速（m/s）
阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：
V=KF
式中：V——傳感器輸出的電壓（mV）, K——比例常數，
F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可獲得相應的瞬時流量和累積總量。
主要技術參數表
| 被測介質 | 液體；氣體；蒸汽 | |||||
| 公稱直徑 | 法蘭式15～500mm | 夾裝式15～500mm | 插入式65～5000mm | |||
| 公稱壓力 | 0.6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
| 介質溫度 | -200℃～+350℃ | |||||
| 精確度 | ±0.2% | ±0.5% | ±1.0% | ±1.0% | ||
| 范圍度 | 1：5（液體） | 1：10（液體、氣體） | 1：30（液體、氣體） | 1：12（蒸汽） | ||
| 補償形式 | 溫度補償；壓力補償 | |||||
| 重復性 | 0.05%～0.08% | |||||
| 供電電源 | 機內自備鋰電池（3.6V）；外供電源24VDC | |||||
| 輸出形式 | 現場顯示；4～20mA,二線制；脈沖0～5V；RS485/RS232；HART | |||||
| 測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 | |||||
| 防爆標志 | 本安型（ExiaⅡCT4）隔爆型（ExdⅡCT4） | |||||
| 防護等級 | IP65;IP67 | |||||
| 法蘭規格 | 流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 | |||||
| 公稱口徑DN(mm) | 流量計測量范圍(m3 /h) | 靶徑比范圍 | zui大壓降（kPa） |
| 15 | 0.1～3 | 0.8～0.5 | 75.53 |
| 20 | 0.17～5 | 0.8～0.5 | 55.12 |
| 25 | 0.3～9 | 0.8～0.4 | 34.45 |
| 32 | 0.5～14 | 0.8～0.3 | 24.12 |
| 40 | 1.0～24 | 0.8～0.3 | 17.23 |
| 50 | 1.5～40 | 0.8～0.3 | 6.89 |
| 65 | 2.5～60 | 0.7～0.35 | 5.51 |
| 80 | 3.5～90 | 0.7～0.35 | 4.31 |
| 100 | 5～140 | 0.7～0.3 | 2.76 |
| 125 | 6～200 | 0.7～0.3 | 2.07 |
| 150 | 10～300 | 0.6～0.25 | 1.38 |
| 200 | 18～560 | 0.6～0.25 | 0.89 |
| 250 | 25～800 | 0.5～0.25 | 0.56 |
| 300 | 40～1200 | 0.5～0.2 | 0.35 |
| 350 | 50～1500 | 0.5～0.2 | 0.01 |
| 400 | 65～2000 | 0.5～0.2 | 0.07 |
| 450 | 90～2600 | 0.4～0.2 | 0.06 |
| 500 | 110～3300 | 0.4～0.2 | 0.05 |
| 550 | 140～4100 | 0.35～0.2 | 0.04 |
| 600 | 170～5000 | 0.3～0.15 | 0.03 |
| 700 | 230～6800 | 0.3～0.15 | 0.011 |
| 800 | 300～9000 | 0.3～0.15 | 0.0083 |
| 900 | 370～11000 | 0.3～0.15 | 0.0062 |
| 1000 | 470～14000 | 0.2～0.1 | 0.0055 |
| 1100 | 560～16000 | 0.2～0.1 | 0.0041 |
| 1200 | 670～20000 | 0.2～0.1 | 0.0034 |
| 1300 | 780～23000 | 0.2～0.1 | 0.0028 |
| 1400 | 900～27000 | 0.2～0.1 | 0.0018 |
| 1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
| 1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
| 1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
| 1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
| 1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
| 2000 | 1850～50000 | 0.2～0.1 | 0.0009 |
| 2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
